FZY型单出轴磁粉制动器

产品名称：FZY型单出轴磁粉制动器
产品简介：
FZY型单出轴、止口支撑、水冷磁粉制动器额定转矩5~20000N.m,额定电压DC24V,冷却方式为单水冷。

咨询热线：0513-88924598

产品详情：

张力收放卷、纠偏装置控制系统

张力控制系统可以对纸张、胶片、薄膜、电线电缆、橡胶等材料在收卷时的材料提供该性能张力控制，对材料卷绕过程中的两边不整齐提供纠偏功能。

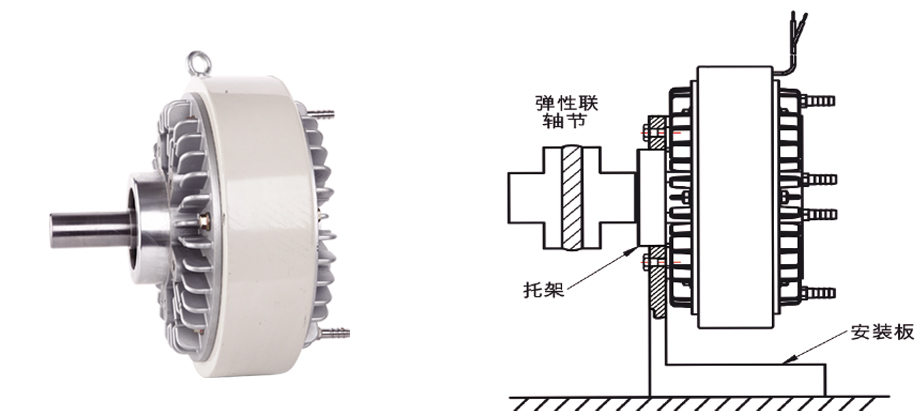

FZY 安装示例图

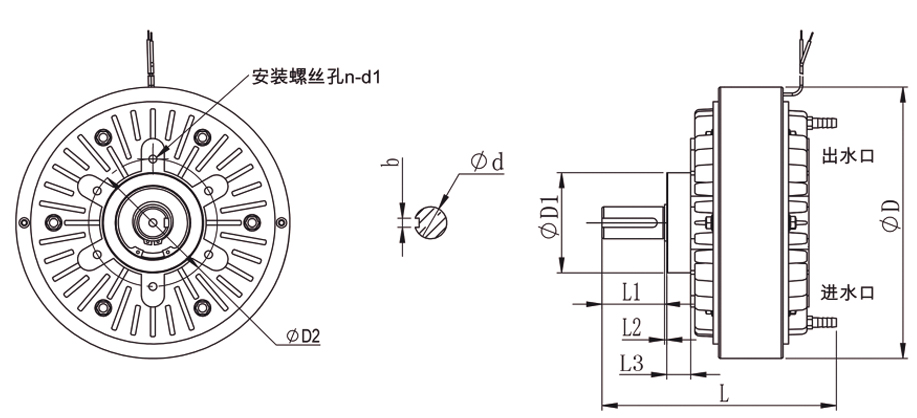

FZY 外形尺寸图

规定型号		FZY 100	FZY 200	FZY 400	FZY 630	FZY 1000	FZY 2000	FZY 5000	FZY 10000	FZY 20000
额定转矩 N.m		100	200	400	630	1000	2000	5000	10000	20000
滑差功率K W		5	8	12	15	20	30	50	65	90
最大电流 A		1.90	2.20	2.50	2.75	2.85	3.20	3.50	3.95	4.65
最高转速 rpm		1500	1000	1000	750	750	500	1000	300	300
外形尺寸	D	258	298	370	406	486	594	798	1052	1100
外形尺寸	L	220	230	285	380	408	490	570	650	850
轴联接尺寸	d(h7)	30	35	45	60	70	80	90	120	140
	b(p7)	8	10	14	18	20	22	25	32	36
	L1	58	58	82	105	105	130	140	160	190
	L2	1	1	1	1	1	1	1	2	3
止口支撑尺寸	L3	5	5	5	6	6	8	8	10	18
	D1（g7）	100	110	130	160	185	200	240	280	380
	D2	140	150	200	200	260	300	420	560	560
	n-d1 深度	6- M10x16	6- M10x18	6- M12x20	6- M12x25	6- M12x25	6- M12x25	6- M16x30	6- M16x35	6- M24x45

注：FZY磁粉制动器冷却方式为单水冷
