产品名称：FZ型机座支撑磁粉制动器
产品简介：
FZ型机座支撑磁粉制动器额定转矩：6~20000N.m,6-400额定电压为DC24V，630-5000额定电压为DC36V，10000-20000额定电压为DC70V，冷却方式分自然冷却、单水冷却以及双水冷冷却。

咨询热线：0513-88924598

产品详情：

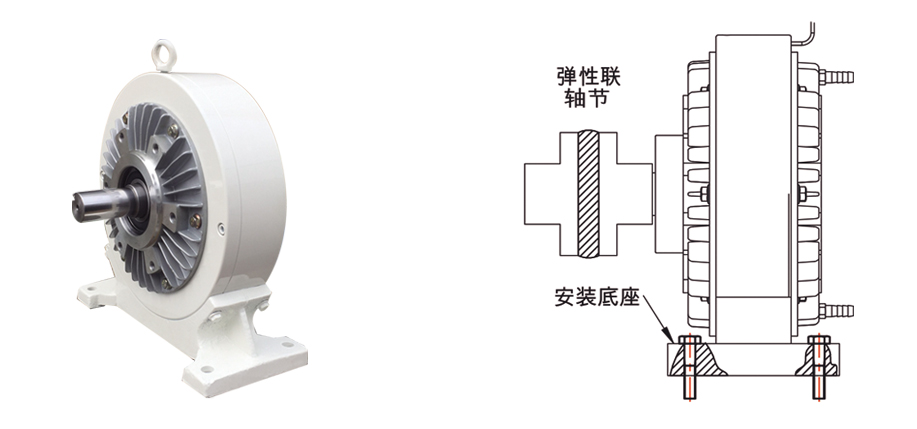

宏大FZ型机座磁粉制动器采用机座支撑，分水冷却和自然冷却散热，输出转矩最小为6N.m，最大可达到20000N.m，它是一些纸张、电线、薄膜材料放卷、张力控制不可缺少的传动设备，通过磁粉传递扭矩，并且通过张力控制器可进行自由控制、调节、实现恒张力。FZ型磁粉制动器经常被用于传动机械的测功加载和制动。

张力收放卷、纠偏装置控制系统

张力控制系统可以对纸张、胶片、薄膜、电线电缆、橡胶等材料在收放卷时的材料的提供该性能张力控制，对材料卷绕过程中两边不整齐提供纠偏功能。

FZJ6~FZYJ400额定电压为DC24V, FZYJ630~FZYJ5000额定电压为DC36V, FZYJ10000~FZYJ20000额定电压为DC70V

规定型号		FZJ 6	FZJ 12	FZJ 25	FZJ 50	FZYJ 100	FZYJ 200	FZYJ 400	FZYJ 630	FZYJ 1000	FZYJ 2000	FZYJ 5000	FZYJ 10000	FZYJ 20000
额定转矩 N.m		6	12	25	50	100	200	400	630	1000	2000	5000	10000	20000
滑差功率 KW		0.06	0.1	.014	0.3	3	4	5	15	20	25	50	65	90
最大电流 A		0.53	0.81	0.94	1.24	1.90	2.20	2.50	2.75	2.85	3.20	3.50	3.95	4.65
最高转速 rpm		1500	1500	1500	1500	1500	1000	750	750	500	500	400	300	300
外形尺寸	H	140	166	196	240	284	329	400	441	523	620	830	1205	1620
外形尺寸	L	108	163	148	180	249	260	315	380	420	490	570	650	950
轴联接尺寸	d(h7)	12	14	20	25	30	35	45	60	70	80	90	120	160
	b(p7)	4	5	6	8	8	10	14	18	20	22	25	32	40
	L1	25	25	36	42	58	58	82	105	105	130	140	160	180
	L2	10	7	5	11	11	10	14	20	35	56	13	34	45
止口支撑尺寸	L3	50	60	70	80	100	120	130	150	160	230	320	360	480
	L4	120	120	150	180	250	280	330	410	470	580	600	900	950
	L5	140	150	180	210	290	328	360	476	540	660	700	1030	1100
	H1	75	90	110	130	155	180	215	240	280	330	430	600	650
	d1	8	10	12	12	12	15	15	19	19	24	24	28	35

注：FZJ6~FZJ50为自然冷却，FZYJ100~FZYJ400为单水冷冷却，FZYJ1000~FZYJ20000为双水冷冷却。
