产品详情：

PS-400S 光电传感器是基于可见光的对射型纠偏传感器，适用于对卷材的追边应用。

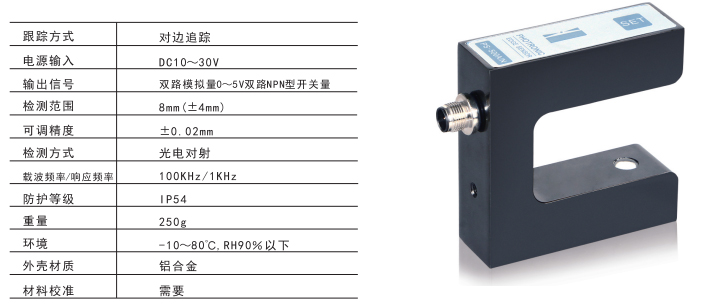

技术参数

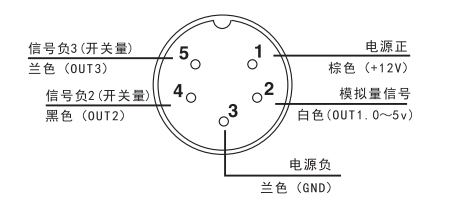

接线图

1.支持模拟量/开关量输出 2.适用于不透明、透明薄膜的追边应用 3.可见光对射 4.100k频率载波编码，不受环境光线影响 5.检测范围5mm,检测精度0.02mm 6.高稳定性，高精度

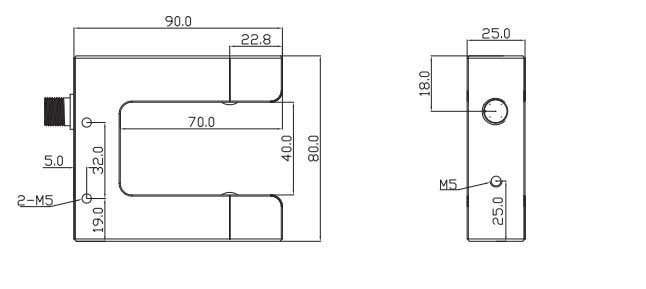

外型尺寸（单位mm)

PS-400光电传感器使用说明

校准步骤

1.长按“set”键3秒以上，指示灯全部闪烁。

2.请把物料移开，短按“set”键一下，指示灯滚动闪烁后——中间蓝灯闪烁。

3.用材料完全遮挡传感器U型对射的光源，然后短按“set”键一下，等待三秒，自动校准材料、

4.检查校准情况，将物料移开，没有材料遮挡，一边指示灯全亮，用材料遮挡，另一边指示灯全部校准成功。

为满足不同精度要求，开关量不感带三种状态选择

完成材料校准后出现黄等闪烁

1.长按“set”键7秒直到出现中间蓝灯闪烁（此时状态为0.5mm)

2.短按“set”键一下，两个黄灯闪烁（此时状态为1.5mm)

3.短按“set”键一下，两个红灯闪烁（此时状态为3mm)

4.选定以上三种状态之一后。长按set6秒保存退出，完成。
